-Systembauteile- D-29229 Celle Tel.: 05141-482171 Fax: 05141-2794019 Smart-Phone Anruf-Link E-Mail-Link: mengazzi(at)t-online.de |
|
für alle erdenklichen Konstruktionen
mit metrischen Rohren aus Stahl oder Aluminium in d= 25 mm bzw. 32 mm.
Erstellen
Sie Regale, Ablagen, Rahmen, Korpusse, Gestelle und Ladeneinrichtungen aller
Art -- ohne zu bohren --.
Die Rohrverbinder sind im Standard verchromt,
können aber auf Wunsch auch in roh-natur oder pulverbeschichtet geliefert werden.

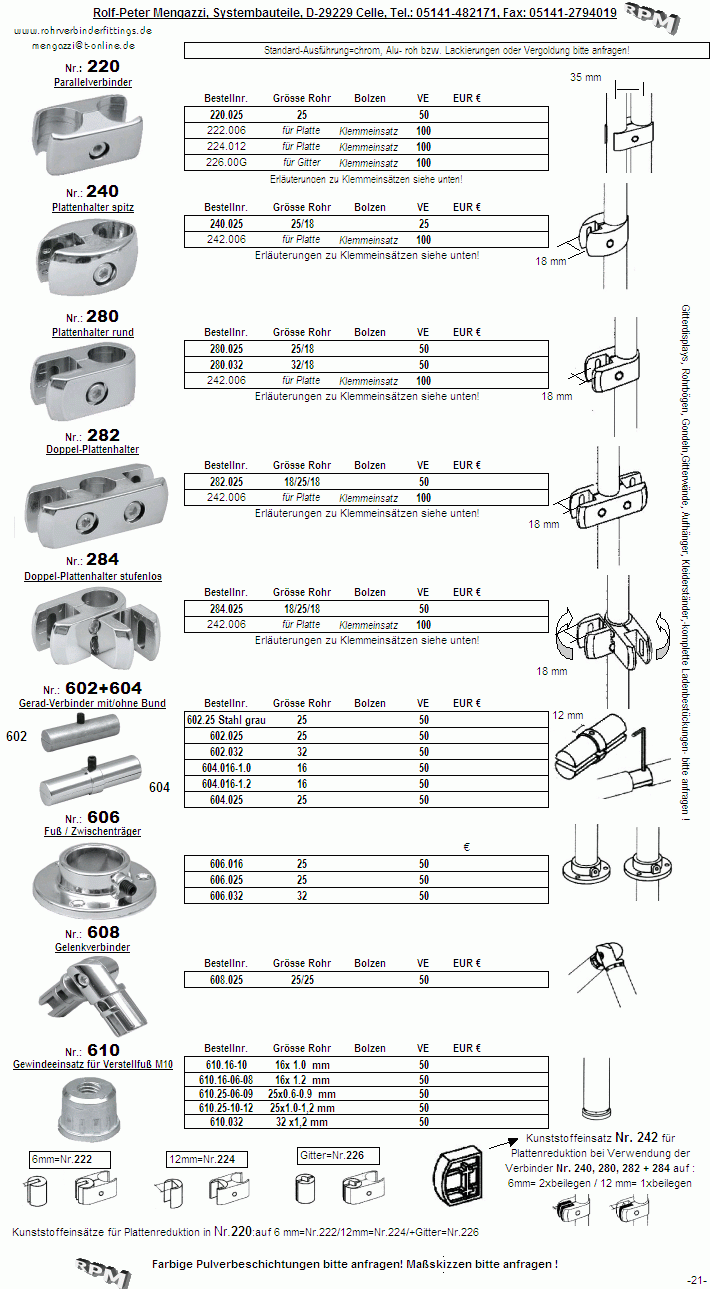

2-teiliger Rohrverbinder Parallelverbinder
für die lineare Kopplung zweier Rohre auf gleicher Achslinie in einem Verbindungsknoten.
Eine schlank elegante und stabile Parallel-Verbindung. Achsmaß: 35 mm. Mit den
Kunststoff-Klemm-Einsätzen Typ 222 / 224 / 226
einseitig oder beidseitig
nachrüstbar für die Befestigung von Plattenmaterialien in 6 mm und/oder 12 mm
bzw. für Gittermatten.
Lieferbar für Rohre d= 25mm.
Für verschiedenste
Anwendungsbereiche mit d= 25 mm Rohren, wie z.B. Regale, Gestelle, Messebau
und Ladenbau.
2-teiliger Rohrverbinder Plattenhalter
in spitz zulaufendem Design für die Kopplung eines Rohres und einer Platte /
Glasboden / Seitenwand, auf gleicher Achslinie, in einem Verbindungsknoten.
Erlaubt eine elegante und stabile Adaptierung von Plattenwerkstoffen
an einem Rohrgestell. Klemmweite ohne Beilagen: 18 mm.
Mit den Kunststoff-Beilagen
(siehe Typ 242) auf 12 mm bzw. 6 mm anpassbar. Lieferbar für Rohre d= 25 mm.
Für verschiedenste Anwendungsbereiche mit d= 25 mm Rohren. Für z.B. Regale,
Gestelle, Messebau und Ladenbau.
2-teiliger Rohrverbinder Plattenhalter
in rundem Design für die Kopplung eines Rohres und einer Platte / Glasboden
/Seitenwand
auf gleicher Achslinie in einem Verbindungsknoten.
Erlaubt
eine elegante und stabile Adaptierung von Plattenwerkstoffen an einem Rohrgestell.
Klemmweite ohne Beilagen: 18 mm.
Mit Beilagen (siehe Typ 242) auf 12 mm bzw.
6 mm anpassbar. Lieferbar für Rohre d= 25 mm.
Für verschiedenste Anwendungsbereiche
mit d= 25 mm Rohren. Für z.B. Regale, Gestelle, Messebau und Ladenbau.
2-teilige Rohrverbinder Doppel-T-Schelle
für die geradlinige Kopplung von einem Rohr und zwei Platten auf einer Achslinie
in einem Verbindungsknoten. Liegende oder stehende Anwendung.
Erlaubt
eine elegante und stabile Adaptierung von Plattenwerkstoffen an einem Rohrgestell.
Klemmweite ohne Beilagen: 18 mm.
Lieferbar für Rohre d= 25 mm.
Mit
Beilagen (siehe Typ 242) auf 12 mm bzw. 6 mm anpassbar.
Für verschiedenste Anwendungsbereiche,
wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen,
Messebau-Konstruktionen und im Ladenbau.
Wie Typ 282, jedoch stufenlos
einstellbar von 90° - 270°. 2-teilige Rohrverbinder Doppel-T-Schelle für die
Kopplung von einem Rohr und zwei Platten auf einer Achslinie in einem Verbindungsknoten.
Liegende oder stehende Anwendung.
Erlaubt eine elegante und stabile
Adaptierung von Plattenwerkstoffen an einem Rohrgestell. Klemmweite ohne Beilagen:
18 mm.
Mit Beilagen (siehe Typ 242) auf 12 mm bzw. 6 mm anpassbar.
Lieferbar
für Rohre d= 25 mm.
Für verschiedenste Anwendungsbereiche, wie z.B.
die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen, Messebau-Konstruktionen
und im Ladenbau.
2-teilige Rohrverbinder als
lineare Geradverbinder. Klemmung zweier Rohre über exentrischen Kraftschluß
an den Rohr-Innenwandungen. Die Fitting-Hälften werden mittels einer Inbus-Schraube
verspannt. Fitting besteht aus einem Gewindeteil und einem Blindteil.
Version
Typ 602 erlaubt eine "unsichtbare", stumpfe Kopplung (Aussparung für M6-Inbus-Schraube
an den Rohrenden erforderlich).
Version Typ 604 erlaubt eine sichtbare, stumpfe
Kopplung mit einem "Kragen" (sichtbare Kragenbreite = 12 mm).
Hinweis:
diese Kopplungen sind nur begrenzt zugsicher.
Lieferbar für Rohre d= 16, 15 + 32 mm mit den aufgeführten
Wandstärken.
Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung
von Rohren an Regalen, Rahmen, Gestellen, Korpussen, Messebau-Konstruktionen
und im Ladenbau.
1-teiliger Rohrverbinder/Rohrhalter
als Fuß und/oder Wandlager bzw. Zwischenlager. Die Montageplatte ist mit Befestigungsbohrungen
ausgerüstet. Das Rohr wird mit einer Inbus-Klemmschraube M6 gesichert.
Lieferbar
für Rohre d= 16, 15 + 32 mm.
Für verschiedenste Anwendungsbereiche, wie z.B.
Regale, Gestelle, Messebau und Ladenbau.
M10 Alu Gewindebuchse zum einschlagen
in Rohre d= 16, 25 + 32 mm. Beachten Sie die aufgeführten Wandstärken.
Buchse
klemmt dann jeweils durch Übermaßigkeit. Anwendungsbereiche, wie z.B. Regale,
Gestelle, Messebau und Ladenbau.
Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?:
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:
Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?:
--NEIN-- 1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:
3/8" Zoll = 17,20 mm (17 mm), 1/2" Zoll = 21,30 mm (21 mm), 3/4" Zoll = 26,90 mm (27 mm), 1" Zoll = 33,70 mm (34 mm),
11/4" Zoll = 42,40 mm (42 mm), 11/2" Zoll = 48,30 mm (48 mm), 2" Zoll = 60,30 mm (60 mm), 21/2" Zoll = 76,10
mm (76 mm), 3" Zoll = 88,90 mm (89 mm), 4" Zoll = 114,30 mm (114 mm).
Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr,
Präzisionsstahlrohr, Alu-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.
Die gängigen, lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr
(auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:
DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448 bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach: DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305
Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden.
Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss.
Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.
TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.
--Verwenden Sie für die Montage ausschließlich
zöllige Inbus-Schlüssel bzw. zöllige Inbus-Knarreneinsätze der Größen 1/4"
(ca. 6.15 mm) bzw. 5/16" (ca. 8.20 mm) = Typen V76-014 bzw. V76-516.
Unter Verwendung handelsüblicher metrischer Inbus-Schlüssel in 6.0 mm (eff.
ca. 5.95 mm) bzw. 8.0 mm (eff. ca. 7.95 mm) werden durch deren Untermaßigkeit
die Flanken der Antriebspassungen beschädigt, wodurch eine Demontage bzw.
eine wiederholte kraftschlüssige Fixierung der Schrauben ggf. unmöglich
wird.
--Abhängig von der Rohrstärke, dem Rohrmaterial, der Wandstärke
und dem verwendeten Fitting-Typ ist zu beachten, dass das Anziehen der Klemm-Schneid-Schrauben
unter kontrollierten Bedingungen erfolgt. Insbesondere Rohrenden könnten
unter zu hohem Anzugsmoment zusammen gequetscht werden, oder der Fitting
wird ggf. aus seiner Position gedrückt. Hier empfiehlt sich zuvor ein Montagetest
an einem Rohrstummel, ggf. auch mit Erfassung des maximal verträglichen
Anzugs-Drehmomentes. Vorgenanntes gilt insbesondere bei Verwendung von Alu-Rohr
oder sehr dünnwandigem Gerätebau-Rohr.
--Von einem Einsatz elektrisch
oder Druckluft betriebener Schlagschrauber wird abgeraten.
--Wenn
zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte
unbedingt vermieden werden, dass Scheibenabrieb oder Stahlstaub auf oder
in die Rohrverbinder gelangt. Derartiges Trenngut in Verbindung mit Luftfeuchtigkeit
bzw. direkter Wassereinwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess
(Rostbildung) auf den Flächen.
--Die Rohrverbinder und
Rohrschellen der Seite 21 sind explizit nicht für eine Anwendung an
Baugerüsten konstruiert oder zugelassen.
--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen
(gewerbliche Nutzung, Arbeitssicherheit), oder in Arbeitsbereichen welche
grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen,
hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte)
bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung
zu veranlassen. Gleiches gilt auch für Einhausungen in denen sich Menschen
aufhalten, sowie für Konstruktionen die statischen und
dynamischen Lasten
ausgesetzt sind.
--Die Verarbeitung von Rohrverbindern sowie die
Nutzung von Konstruktionen aus Rohrverbindern erfolgt auf eigenes Risiko
und eigene Gefahr.
--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi,
Celle erfolgen ohne Gewähr.
