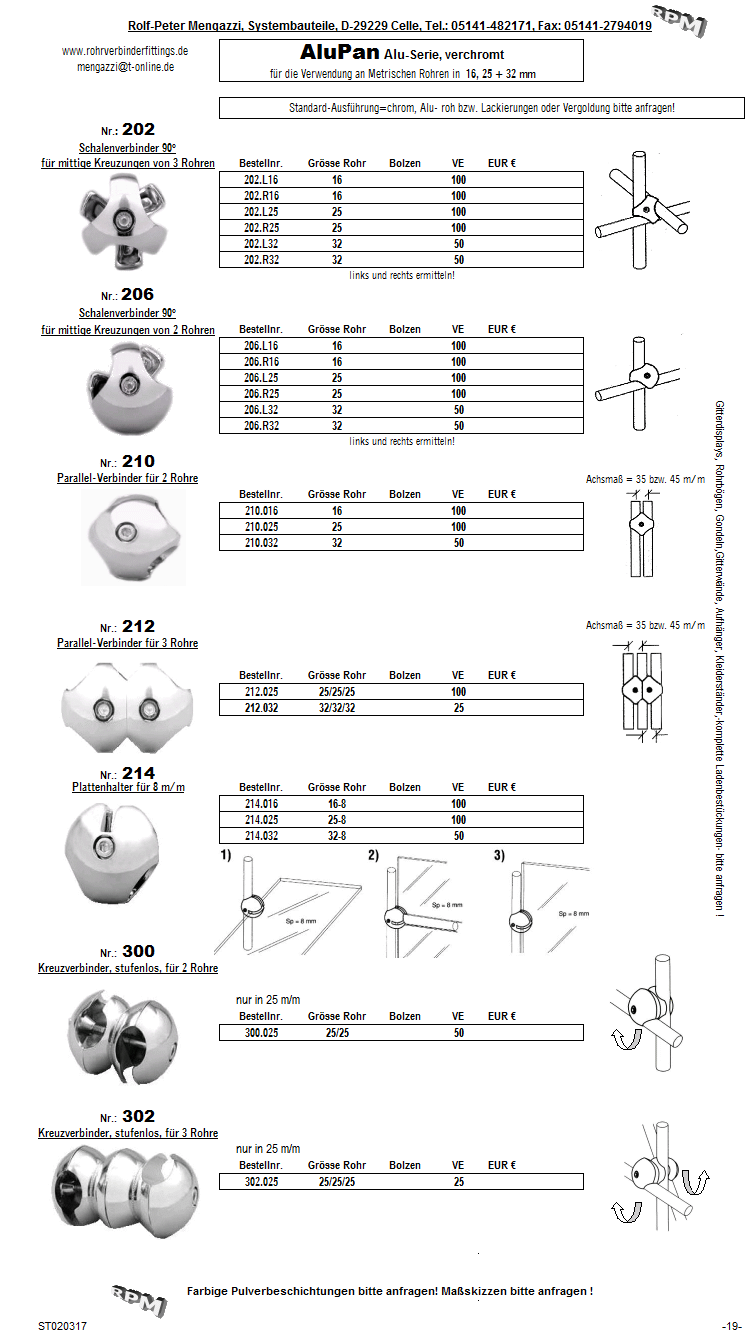

Alu-Pan Rohrverbinder / Rohrschellen aus Aluminium Druckguss


für alle erdenklichen Konstruktionen mit metrischen Rohren aus Stahl oder Aluminium in d= 25 mm bzw. 32 mm und 16 mm.
Erstellen Sie Regale, Ablagen, Rahmen, Korpusse, Gestelle und Ladeneinrichtungen aller Art -- ohne zu bohren --.
Die Rohrverbinder sind im Standard verchromt, können aber auf Wunsch auch in roh-natur oder pulverbeschichtet geliefert werden.

AluPan Rohrverbinder / Rohrkupplungen: Typ 202 Kreuzschelle / Kreuzverbinder 3-Wege


Rohrverbinder für die rechtwinklige Kreuzung von drei Rohren auf getrennten Achslinien in einem Verbindungsknoten. Für verschiedenste Anwendungsbereiche, wie z.B. Regale, Gestelle, Messebau und Ladenbau. Die Abbildung zeigt die Ausführung rechts.



AluPan Rohrverbinder / Rohrkupplungen: Typ 206 Kreuzschelle / Kreuzverbinder 2-Wege


Rohrverbinder für die rechtwinklige Kreuzung zweier Rohre auf getrennten Achslinien in einem Verbindungsknoten. Für verschiedenste Anwendungsbereiche, wie z.B. Regale, Gestelle, Messebau und Ladenbau. Die Abbildung zeigt die Ausführung rechts.



AluPan Rohrverbinder / Rohrkupplungen: Typ 210 Parallelschelle / Parallelverbinder für 2-Rohre


Rohrverbinder für die parallele Kopplung zweier Rohre auf einer Achslinie in einem Verbindungsknoten. Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Regalen, Gestellen, Messebau-Konstruktionen und im Ladenbau.
Das Achsmaß beträgt 35 mm bzw. 45 mm.



AluPan Rohrverbinder / Rohrkupplungen: Typ 212 Parallelschelle / Parallelverbinder für 3-Rohre


Rohrverbinder für die parallele Kopplung von drei Rohren auf einer Achslinie in einem Verbindungsknoten. Für verschiedenste Anwendungsbereiche, wie z.B. die auch kreuzende Kopplung von Regalen, Gestellen, Messebau-Konstruktionen und im Ladenbau.
Das Achsmaß beträgt 35 mm bzw. 45 mm.


AluPan Rohrverbinder / Rohrkupplungen: Typ 214 Bodenhalter / Glasplattenhalter


Rohrverbinder für die Aufnahme von Böden und Seitenwänden aus allen Materielien in S= 8mm. Für verschiedenste Anwendungsbereiche, wie z.B. die Aufnahme von Böden oder Seitenwänden an Regalen, Gestellen, Messebau-Konstruktionen und im Ladenbau. Das Achsmaß beträgt 35 mm bzw. 45 mm.



AluPan Rohrverbinder / Rohrkupplungen: Typ 300 Kreuzverbinder stufenlos drehbar für 2 Rohre


Rohrverbinder für die Aufnahme von 2 frei zueinander drehbaren Rohrverläufen auf getrennten Achslinien. Für verschiedenste Anwendungsbereiche, wie z.B. die Aufnahme von geneigten Rohren für Behelfshandläufe an Podesten, das Ausrichten eines auskragenden Auslegers oder für Stütz- und Stabilisierungstraversen und für Aussteifungen von Gefachen.



AluPan Rohrverbinder / Rohrkupplungen: Typ 302 Kreuzverbinder stufenlos drehbar für 3 Rohre


Rohrverbinder für die Aufnahme von 3 frei zueinander drehbaren Rohrverläufen. Für verschiedenste Anwendungsbereiche, wie z.B. die Aufnahme von geneigten Rohren für Behelfshandläufe an Podesten mit 180° Richtungswechsel, das Ausrichten eines auskragenden Auslegers oder für Stütz- und Stabilisierungstraversen und für zweiseitige Auskreuzungen von Gefachen.




INFOS--FAQs:



Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?:
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:

Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?:
--NEIN-- 1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:

3/8" Zoll = 17,20 mm (17 mm), 1/2" Zoll = 21,30 mm (21 mm), 3/4" Zoll = 26,90 mm (27 mm), 1" Zoll = 33,70 mm (34 mm),
11/4" Zoll = 42,40 mm (42 mm), 11/2" Zoll = 48,30 mm (48 mm), 2" Zoll = 60,30 mm (60 mm), 21/2" Zoll = 76,10 mm (76 mm), 3" Zoll = 88,90 mm (89 mm), 4" Zoll = 114,30 mm (114 mm).

Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr, Präzisionsstahlrohr, Alu-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.

Die gängigen, lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr (auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:

DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448 bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach: DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305

Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden. Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss. Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.

TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.




Montage- u. Einsatzhinweise:



--Verwenden Sie für die Montage ausschließlich zöllige Inbus-Schlüssel bzw. zöllige Inbus-Knarreneinsätze der Größen 1/4" (ca. 6.15 mm) bzw. 5/16" (ca. 8.20 mm) = Typen V76-014 bzw. V76-516.
Unter Verwendung handelsüblicher metrischer Inbus-Schlüssel in 6.0 mm (eff. ca. 5.95 mm) bzw. 8.0 mm (eff. ca. 7.95 mm) werden durch deren Untermaßigkeit die Flanken der Antriebspassungen beschädigt, wodurch eine Demontage bzw. eine wiederholte kraftschlüssige Fixierung der Schrauben ggf. unmöglich wird.

--Abhängig von der Rohrstärke, dem Rohrmaterial, der Wandstärke und dem verwendeten Fitting-Typ ist zu beachten, dass das Anziehen der Klemm-Schneid-Schrauben unter kontrollierten Bedingungen erfolgt. Insbesondere Rohrenden könnten unter zu hohem Anzugsmoment zusammen gequetscht werden, oder der Fitting wird ggf. aus seiner Position gedrückt. Hier empfiehlt sich zuvor ein Montagetest an einem Rohrstummel, ggf. auch mit Erfassung des maximal verträglichen Anzugs-Drehmomentes. Vorgenanntes gilt insbesondere bei Verwendung von Alu-Rohr oder sehr dünnwandigem Gerätebau-Rohr.

--Von einem Einsatz elektrisch oder Druckluft betriebener Schlagschrauber wird abgeraten.

--Wenn zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte unbedingt vermieden werden, dass Scheibenabrieb oder Stahlstaub auf oder in die Rohrverbinder gelangt. Derartiges Trenngut in Verbindung mit Luftfeuchtigkeit bzw. direkter Wassereinwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess (Rostbildung) auf den Flächen.

--Die Rohrverbinder und Rohrschellen der Seite 19 sind explizit nicht für eine Anwendung an Baugerüsten konstruiert oder zugelassen.

--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen (gewerbliche Nutzung, Arbeitssicherheit), oder in Arbeitsbereichen welche grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen, hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte) bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung zu veranlassen. Gleiches gilt auch für Einhausungen in denen sich Menschen aufhalten, sowie für Konstruktionen die statischen und
dynamischen Lasten ausgesetzt sind.

--Die Verarbeitung von Rohrverbindern sowie die Nutzung von Konstruktionen aus Rohrverbindern erfolgt auf eigenes Risiko und eigene Gefahr.

--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi, Celle erfolgen ohne Gewähr.
