StativFix: Stahlblech Rohrverbinder u. Rohrschellen, verzinkt / feuerverzinkt oder roh-schwarz


Als gerade Verbinder, Steckverbinder u. Rohrscharniere in zwei Varianten, sowie als Boxenverschluss bzw. Rohrscharniere in zwei Varianten und als Boxenriegel bzw. Paddockverschluß.

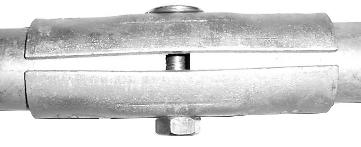

Rohrverbinder / Rohrschelle Geradverbinder Nr. 21, zweiteilig


Rohrkupplung für lineare Rohrverbindungen. Anschlüsse möglichst in der Nähe tragender Rohre/Pfosten anordnen und somit Durchhängen bzw. Knickpunkte im Segment vermeiden! Für weitere gerade Anschlußverbindungen siehe auch Typ 22 und Guß-Serie VIO Typen V08 + V09 auf S. 10



Rohrverbinder / Rohrschelle: Geradverbinder Nr. 21.SL, einteilig


Rohrkupplung für lineare Rohranschlüsse und Kopplungen. Schwere Ausführung. Auch gut geeignet für vertikale Anschlüsse und Rohrverlängerungen (Pfosten-Erhöhungen, Zaunerhöhungen, Ballfangzäune). Horizontale Kopplungen möglichst in die Nähe
tragender Rohre/Pfosten anordnen und somit Durchhängen bzw. Knickpunkt im Feld vermeiden!
Für weitere gerade Anschlußverbindungen siehe auch Typ 21 + 22 und Guß-Serie VIO Typen: V08 + V09 auf S. 10.

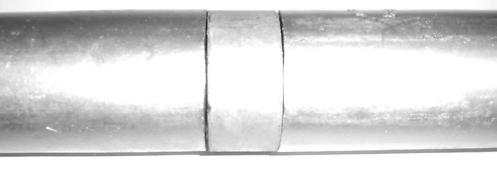

Rohrverbinder / Rohrschelle: Steckverbinder / Steckkupplung Nr. 22


Längsverbindung bei großem Dehnungsausgleich und sauberem Übergang. Anschlüsse möglichst in die Nähe tragender Rohre postieren und somit Durchhängen vermeiden! Bei Querschnitttoleranzen im Schraubstock leicht (um 90° versetzt) zusammendrücken (ausgelegt für Wasserrohr mit Wandung 3,25 mm bzw. 3,65 mm)! Für weitere gerade Anschluß-verbindungen siehe auch Guß-Serie VIO Typen V08 + V09 auf Seite 10.

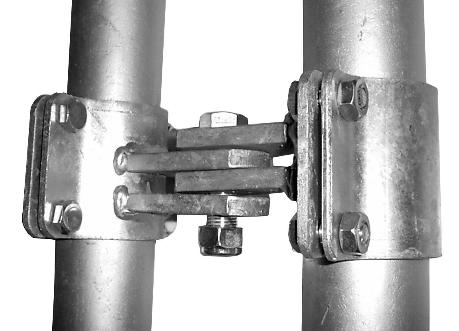

Rohrverbinder / Rohrschelle: Rohrscharnier / Torscharnier Nr. 24


Für Stellwände, Paravents, Viehtrieb-Wagen, Türen, Tore, Klappen, Weidetore, Paddocktore usw.. Rohrgrößen kombinierbar. Für weitere Scharniervariationenn siehe auch Typ 25 und Guß-Serie VIO Typen V60+ V62 auf S. 12.

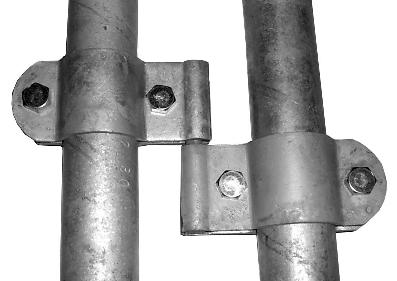

Rohrverbinder / Rohrschelle: Rohrscharnier / Türscharnier Nr. 25.A &amp; 25.B


Rohrband für Tore, Türen u. Klappen Stift = 10mm. Form A auch solo für Anschluß an handelübliche Ladenbänder verwendbar. Tip: Stahl-Spannhülse 10 auf 13 mm (=für Ladenbänder mit 13,5 mm-Loch) auf den Bolzen setzen! Somit leichte Kombinationen von Holzelementen an Stahlpfosten möglich. Form B auch gut solo anzuwenden oder mehrfach angeordnet mittels Bolzen, Rundstahl oder Gewindestange verbunden. Als Aushängesicherung eine paarweise Kombination mit dem Stiftbolzen nach unten montieren! Für weitere Scharniervariationenn siehe auch Typ 24 und Guß-Serie VIO Typen V60+ V62 auf S. 12.



Rohrverbinder / Rohrschelle: Tor- / Boxenverschluss schwer Nr. 25.V


Automatik-Verschluss für Pferde- und Vieboxen, Paddocks und Weidetore. Entriegelungsknopf nach oben oder nach unten montierbar. Fangmaul rastet beim Schließen selbsttätig ein. Kombination verschiedener Rohrdurchmesser an Trag und Verschluss-Pfosten ist möglich. Mittels Anbringung von Gewinden oder Ankern an Anschweißdorn auch Wand-/Boden- oder Deckenbefestigung möglich. Ein Tapen der Schellenkörper bzw. überstehender Bauteile ist empfohlen, um Verletzungen vorzubeugen.




INFOS--FAQs:
--------------------
Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:

Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?
--NEIN--  1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:

3/8" Zoll = 17,20 mm (17 mm), 1/2" Zoll = 21,30 mm (21 mm), 3/4" Zoll = 26,90 mm (27 mm), 1" Zoll = 33,70 mm (34 mm),
11/4" Zoll = 42,40 mm (42 mm), 11/2" Zoll = 48,30 mm (48 mm), 2" Zoll = 60,30 mm (60 mm),
21/2" Zoll = 76,10 mm (76 mm), 3" Zoll = 88,90 mm (89 mm), 4" Zoll = 114,30 mm (114 mm).

Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr, Präzisionsstahlrohr, Alu-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.

Die gängigen, lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr (auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:

DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448
bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach:
DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305

Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden. Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss. Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.

TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.




Montage-u. Einsatzhinweise:


--Wenn zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte unbedingt vermieden werden, dass Scheibenabrieb oder Stahlstaub auf oder in die Rohrverbinder gelangt. Derartiges Trenngut in Verbindung mit Luftfeuchtigkeit bzw. direkter Wasser einwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess (Rostbildung) auf den Flächen der Rohrschellen / Rohrverbinder.

--Die Rohrverbinder und Rohrschellen der Seite 6 sind explizit nicht für eine Anwendung an Baugerüsten konstruiert oder zugelassen.

--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen (gewerbliche Nutzung, Arbeitssicherheit), oder in Arbeitsbereichen welche grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen, hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte) bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung zu veranlassen. Gleiches gilt auch für Einhausungen in denen sich Menschen aufhalten, sowie für Konstruktionen die statischen und dynamischen Lasten ausgesetzt sind.

--Die Verarbeitung von Rohrverbindern sowie die Nutzung von Konstruktionen aus Rohrverbindern erfolgt auf eigenes Risiko und eigene Gefahr.

--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi, Celle erfolgen ohne Gewähr.
