Rohrverbinder u. Rohrschellen Anwendungsbeispiele:
Rohrverbinder Anwendungsbeispiele für Rohrkonstruktionen mit Stahlblech-Rohrverbindern Tempergußverbindern Rohrschellen Kreuzverbindern Interclamps Gerüstschellen Gerüstkupplungen Geländerverbindern Kreuzschellen, Kreuzverbinder, Interclamps, Gußverbinder, Stahlfittings, Rohradapter, Rohrkupplungen, Eckschellen, Eckverbinder, Winkelschellen, Winkelverbinder, Geländerschellen Rohrverbinder Konstruktionbeispiele mit Rohrverbindern für Rohrkonstruktionen aus Interclamp Stahlblech Alu und Temperguss, Rohrverbindern Tempergußverbinder Rohrschellen Kreuzverbindern Gerüstschellen Kreuzkupplungen Gerüstkupplungen Geländerverbindern Kreuzschellen, Kreuzverbinder, Interclamps, Gußverbinder, Stahlfittings, Rohradapter, Rohrkupplungen, Geländerschellen, Gußschellen


VIO- Guss-Verbinder /  Rohrverbinder / Rohrkupplungen



für alle erdenklichen Konstruktionen mit verzinktem Wasserrohr, Gerüstbaurohr und Konstruktionsrohr in zölligen Abmessungen.
Erstellen Sie Geländer, Absturzsicherungen, Brüstungen, Gerüste, Regale, Zäune, Paddocks, Unterstände, Einhausungen und
Gestelle aller Art -- ohne zu bohren --.
Die Rohrverbinder sind feuerverzinkt, die Klemmschneidschrauben bestehen aus Edelstahl, die Gewinde sind gleichfalls durchgängig verzinkt.Für eine Vielzahl der aufgeführten Verbindertypen liegt eine TÜV-Prüfung vor (erkenntlich an dem TÜV-Rheinland-Logo).

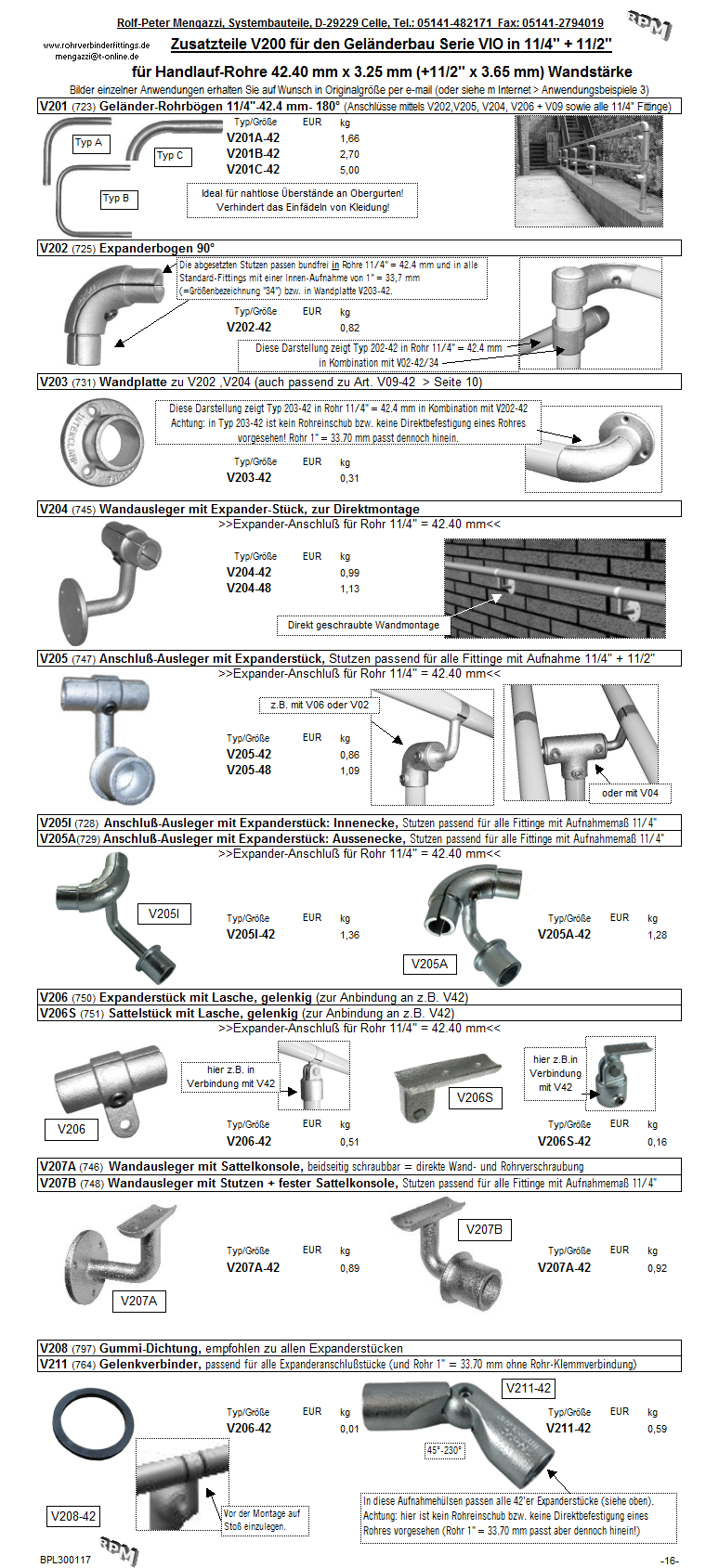

Zusatzteile für den Geländer- und Handlaufbau in 11/4" = 42.40 mm:



dezidierte Artikelbeschreibungen und Einzelbilder sind in Vorbereitung.




INFOS--FAQs:



Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?:
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:

Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?:
--NEIN--  1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:

3/8" Zoll = 17,20 mm (17 mm), 1/2" Zoll = 21,30 mm (21 mm), 3/4" Zoll = 26,90 mm (27 mm), 1" Zoll = 33,70 mm (34 mm),
11/4" Zoll = 42,40 mm (42 mm), 11/2" Zoll = 48,30 mm (48 mm), 2" Zoll = 60,30 mm (60 mm), 21/2" Zoll = 76,10 mm (76 mm), 3" Zoll = 88,90 mm (89 mm), 4" Zoll = 114,30 mm (114 mm).

Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr, Präzisionsstahlrohr, Alu-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.

Die gängigen, lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr (auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:

DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448 bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach: DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305

Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden. Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss. Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.

TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.




Montage- u. Einsatzhinweise:



--Verwenden Sie für die Montage ausschließlich zöllige Inbus-Schlüssel bzw. zöllige Inbus-Knarreneinsätze der Größen 1/4" (ca. 6.15 mm) bzw. 5/16" (ca. 8.20 mm) = Typen V76-014 bzw. V76-516.
Unter Verwendung handelsüblicher metrischer Inbus-Schlüssel in 6.0 mm (eff. ca. 5.95 mm)  bzw. 8.0 mm (eff. ca. 7.95 mm) werden durch deren Untermaßigkeit die Flanken der Antriebspassungen beschädigt, wodurch eine Demontage bzw. eine wiederholte kraftschlüssige Fixierung der Schrauben ggf. unmöglich wird.

--Abhängig von der Rohrstärke, dem Rohrmaterial, der Wandstärke und dem verwendeten Fitting-Typ ist zu beachten, dass das Anziehen der Klemm-Schneid-Schrauben unter kontrollierten Bedingungen erfolgt. Insbesondere Rohrenden könnten unter zu hohem Anzugsmoment zusammen gequetscht werden, oder der Fitting wird ggf. aus seiner Position gedrückt. Hier empfiehlt sich zuvor ein Montagetest an einem Rohrstummel, ggf. auch mit Erfassung des maximal verträglichen Anzugs-Drehmomentes. Vorgenanntes gilt insbesondere bei Verwendung von Alu-Rohr oder sehr dünnwandigem Gerätebau-Rohr.

--Von einem Einsatz elektrisch oder Druckluft betriebener Schlagschrauber wird abgeraten.

--Wenn zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte unbedingt vermieden werden, dass Scheibenabrieb oder Stahlstaub auf oder in die Rohrverbinder gelangt. Derartiges Trenngut in Verbindung mit Luftfeuchtigkeit bzw. direkter Wassereinwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess (Rostbildung) auf den Flächen.

--Die Rohrverbinder und Rohrschellen der Seite 16 sind explizit nicht für eine Anwendung an Baugerüsten konstruiert oder zugelassen.

--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen (gewerbliche Nutzung, Arbeitssicherheit), oder in Arbeitsbereichen welche grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen, hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte) bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung zu veranlassen. Gleiches gilt auch für Einhausungen in denen sich Menschen aufhalten, sowie für Konstruktionen die statischen und
dynamischen Lasten ausgesetzt sind.

--Die Verarbeitung von Rohrverbindern sowie die Nutzung von Konstruktionen aus Rohrverbindern erfolgt auf eigenes Risiko und eigene Gefahr.

--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi, Celle erfolgen ohne Gewähr.
