VIO- Guss-Verbinder / Rohrverbinder / Rohrkupplungen / Rohrschellen

für alle erdenklichen Konstruktionen mit verzinktem Wasserrohr, Gerüstbaurohr und Konstruktionsrohr in zölligen Abmessungen. Erstellen Sie Geländer , Absturzsicherungen , Brüstungen, Gerüste, Regale, Zäune, Paddocks , Unterstände, Einhausungen und Gestelle aller Art -- ohne zu bohren --. Die Rohrverbinder sind feuerverzinkt, die Klemmschneidschrauben bestehen aus Edelstahl, die Gewinde sind gleichfalls durchgängig feuerverzinkt.
Für eine Vielzahl der aufgeführten Verbindertypen ist eine TÜV -Prüfung erfolgt (erkenntlich an dem TÜV-Rheinland-Logo).

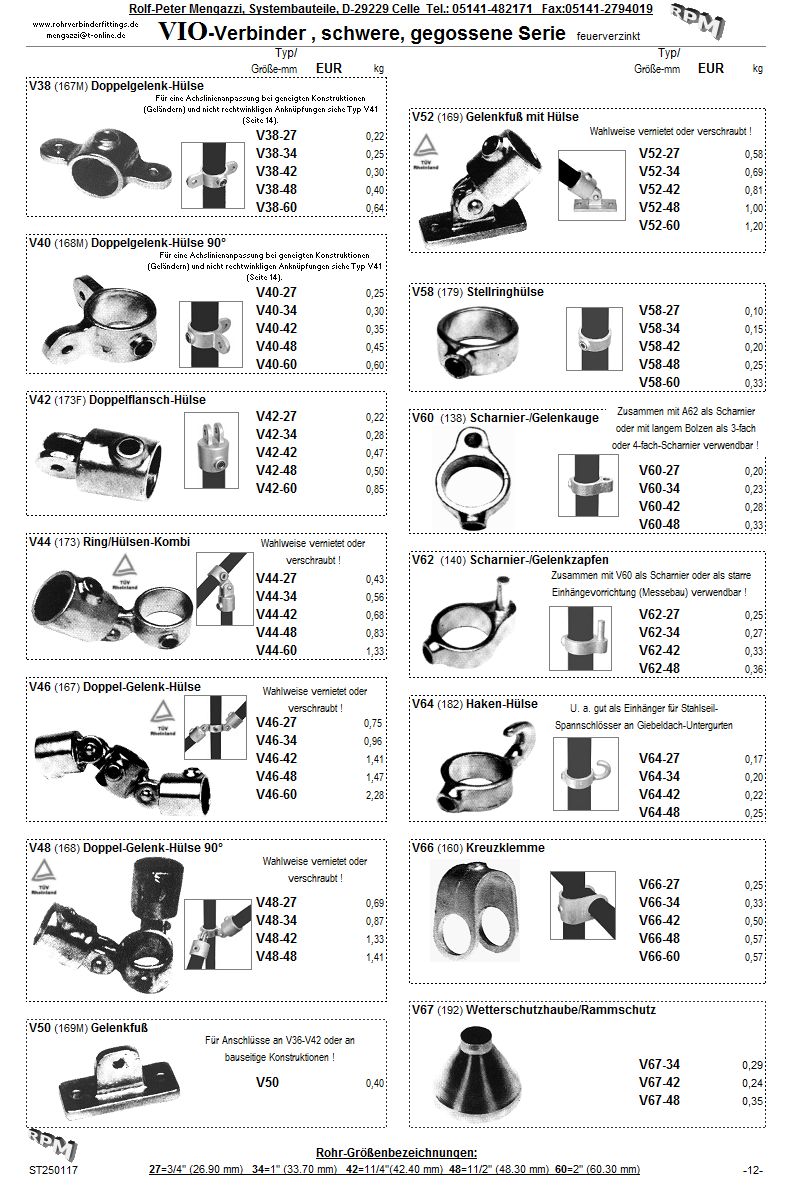

Rohrverbinder / Rohrkupplungen: V38  Doppelgelenk-Hülse gerade / Rohrflansch / Rohradapter

Montagehülse gerade mit zwei Flügeln für den geschraubten Anbau von Doppelflanschhülse V42 oder andere bauseitige Anfügungen. Für eine Achslinienanpassung bei geneigten Konstruktionen (Geländern) und nicht rechtwinkligen Anknüpfungen an Eckpfosten siehe Typ V41 (Seite 14).

Rohrverbinder / Rohrkupplungen: V40  Doppelgelenk-Hülse 90° / Rohrflansch Rohradapter

Montagehülse für Eckverbindungen in 90°, mit zwei Flügeln für den geschraubten Anbau von Doppelflanschhülse V42 oder andere
bauseitige Anfügungen.Für eine Achslinienanpassung bei geneigten Konstruktionen (Geländern) und nicht rechtwinkligen Anknüpfungen an Eckpfosten siehe Typ V41 (Seite 14).

Rohrverbinder / Rohrkupplungen: V42  Doppelflansch-Hülse / Rohrhülse / Rohradapter

Aufnahmehülse für gelenkige Montagegruppen in Verbindung mit V36, V38, V40 und V41. Anwendungsgeometrien wie V44, V46 + V48 in ggf. unterschiedlichen Kombinationen der Rohrdurchmesser. Alternativ für den Anbau an Trägern, Profilen oder sonstigen Flachmaterialien mit geeigneter Laschenstärke und Bohrung.
Zur Beachtung bei beiseitiger (= li. u. re.) Nutzung zwischengesetzter Ober-, Mittel- und Untergurten an Geländern:
eine geschraubte Verbindung mit Typ V42 kann bzw. darf nicht übermäßig kraftschlüssig hergestellt werden, da sonst Bruchgefahr der Laschen besteht. Die Laschen sind also nicht plastisch verformbar und haben kein Rückstellvermögen und müssen demnach mit Spiel bzw. maximal mit Reibschluß (durch Beilagen) eingebaut werden.Spiel und "Klappern" kann durch passige Beilage von Fiberscheiben bzw. Gummidichtungen den Laschen und dem Einfügeteil vorgebeugt werden. Schraube also nur mäßig anziehen! Bei Bedarf Gewindesicherungsmittel gegen unbeabsichtigtes Lösen der Mutter verwenden! Für eine Achslinienanpassung bei geneigten Konstruktionen (Geländern) oder/und nicht rechtwinkligen Anknüpfungen an Eckpfosten siehe auch Typ V41 (Seite 14).

Rohrverbinder / Rohrkupplungen: V44  Ring-Hülsen-Kombination / Rohrgelenk / Geländerverbinder

Gelenkiges Kombinationsstück für verschiedenste winklige Verbindungen in stehender oder liegender Anwendung als Kopfstück, Endstück oder mittige T-Verbindung . Gut auch als Anbindung für diagonal zu verbauende Stützrohre (empfohlen max. 45°) zwischen 1x Endpfosten bzw. Randpfosten und 1x Dachrohr (an Schattenhallen bzw. Einhausungen) zur Ablastung bzw. "Verkürzung" der freien Spannweite.
Für den Einsatz an Geländern und Brüstungen bzw. an Treppengeländern ist zu beachten, dass die Verbindung hier mit Spiel vernietet ist. Beachten Sie bitte hierzu die Anmerkungen zu Typ V42. Prüfen Sie ggf., ob für die vorgenannten Einsatzbereiche bei Ihnen auch die Verbinder V3, V61, V88 und/oder V90 zum Einsatz kommen können.
An Obergurten (Handläufen ) sind diese Verbindertypen durch ihre spielfreie Einbauart zumeist besser geeignet. Für die Gestaltung einheitlicher Winkel bzw. einheitlichlicher Gefälle an Geländern beachten Sie auch die Kombinationsmöglichkeiten des Einsteck- Innen- T-Stückes V80 in Verbindung mit V02, V04, V06 und V28 auf getrennter Achslinie (= vorgesetzte Montage).

Rohrverbinder / Rohrkupplungen / Gelenkverbinder: V46  Doppelgelenk-Hülsen-Kombination

2-gelenkiges Kombinationsstück für verschiedenste winklige Verbindungen in stehend horizontaler bzw. liegender Anwendung an einem Mittelpfosten und/oder einem Traversrohr. Gut auch als Anbindung für diagonal zu verbauende Stützrohre (empfohlen max. 45°) zwischen 1x Mittelpfosten und 2x Mittel-Dachrohren (an Schattenhallen bzw. Einhausungen) zur Ablastung bzw. "Verkürzung" der freien Spannweite. Für den Einsatz an Geländern und Brüstungen (Mitteladapter an Handläufen und Mittelgurten) bzw. an Treppengeländern ist zu beachten, dass die Verbindung hier mit Spiel vernietet ist. Beachten Sie bitte hierzu die Anmerkungen zu Typ V42. Prüfen Sie ggf., ob für die vorgenannten Einsatzbereiche bei Ihnen auch die Verbinder V03 (stehend einzeln oder liegend geradlinig übereinander), V05, V05T, V89, V90M, V91 und V92 zum Einsatz kommen können. An Ober- bzw. Mittelgurten von Geländern bzw. Handläufen sind diese Verbindertypen durch ihre spielfreie Einbauart zumeist besser geeignet. Für die Gestaltung einheitlicher Winkel bzw. einheitlichlicher Gefälle beachten Sie auch die Kombinationsmöglichkeiten des Einsteck-Innen-T-Stückes V80 in Verbindung mit V02, V04, V06 und V28 auf getrennter Achslinie (= vorgesetzte Montage).

Rohrverbinder / Rohrkupplungen / Gelenkverbinder: V48  Doppelgelenk-Hülsen-Kombination 90°

2-gelenkiges Kombinationsstück für verschiedenste 90°-Eck-Verbindungen in stehend horizontaler bzw. liegender Anwendung an einem Eckpfosten- oder Traversrohr bzw. an einem Rand- oder Abschlußrohr. Gut auch als Anbindung für diagonal zu verbauende Stützrohre (empfohlen max. 45°) zwischen 1x Eckpfosten und 2x Dach-Rand-Rohren (an Schattenhallen bzw. Einhausungen) zur Ablastung bzw. "Verkürzung" der freien Spannweite. Für den Einsatz an Geländern und Brüstungen (Eckadapter an Handläufen und Mittelgurten) bzw. an Treppengeländern ist zu beachten, dass die Verbindung hier mit Spiel vernietet ist. Beachten Sie bitte hierzu die Anmerkungen zu Typ V42. Prüfen Sie ggf., ob für die vorgenannten Einsatzbereiche bei Ihnen auch die Verbinder V18 oder V20 (stehend oder liegend), V03 oder V90 (2x übereinander über 90° verdreht) zum Einsatz kommen können. An Ober- bzw. Mittelgurten von Geländern bzw. Handläufen sind diese Verbindertypen durch ihre spielfreie Einbauart zumeist besser geeignet. Für die Gestaltung einheitlicher Winkel bzw. einheitlichlicher Gefälle beachten Sie auch die Kombinationsmöglichkeiten des Einsteck- Innen-T-Stückes V80 in Verbindung mit V02, V04, V06 und V28 auf getrennter Achslinie (= vorgesetzte Montage).

Rohrverbinder / Rohrkupplungen: V50 Gelenkfuß-Flansch

Fußplatte , Wandlager bzw. Adapterfußstück für die geschraubte Kombination mit V42 für alle Rohrgrößen oder sonstige bauseitge verschraubt gelenkige Anbindungen. Bitte beachten Sie die Anmerkungen zu Typ V42.

Rohrverbinder / Rohrkupplungen: V52 Gelenkfuß mit Hülse / Gelenklager / Rohrlager / Rohrfuß

Fußteil mit gelenkig vernieteter Doppelflanschhülse V42 als Boden-, Wand- oder Deckenlager. Gut geeignet als Bodenlager für
Abstütztraversen an Regalen, Werbewänden, Windschutzwänden und Geländern.

Rohrverbinder / Rohrkupplungen: V58   Stellringhülse

Hülse für den Einsatz als Stellring oder Begrenzer. Gut geeignet als Höheneinsteller bzw. Begrenzer für bewegliche Anbauteile bzw.
für Rohr-in-Rohr-Kombinationen:
--DIN 2440 untereinander: 3/4"-Rohr gleitend in 1"-Rohr und 1"-Rohr gleitend in 11/4"-Rohr
--11/4"-Rohr (DIN2440) gleitend in 11/2"-Konstruktionsrohr mit 2.5 mm WS)

Rohrkupplung / Rohrverbinder: V60   Scharnier-Gelenkauge / Rohrscharnier / Scharnierschelle

Rohr-Scharniergelenk-Auge für die Kombination mit dem Scharnier-Zapfenteil V62. Rohrgrößen hierbei untereinander kombinierbar. Auch gut als mehrfach verwendetes Solo-Bauteil gekoppelt durch Maschinenschraube M10 als mehrfach gelagertes Scharnier verwendbar. Auch gut geeignet als im Paar oder dreifach übereinander eingesetzter Verschluß bzw. Auflaufkupplung einsetzbar (mittels Klappsplint, Gewindebolzen mit Mutter oder Vorhandschloß zu sichern). In Kombination mit Typ V62 als Scharnier ist zu beachten, dass ein Öffnungswinkel von 180° (= umschlagbar) nur erreichbar ist, wenn die Fittings an Pfosten und Flügelteil 90° versetzt zueinander montiert werden (= Flucht der angeschlossenen Rohrverläufe in geschlossenem Zustand dann auch versetzt bzw. nicht in einer Achslinie). Abhängig von den verwendeten Rohrgrößen und damit vom Endgewicht der Tür- bzw. Torkonstruktion sind ggf. mehrere Scharnierpaare erforderlich. Es ist empfohlen ein Scharnierpaar als Aushängesicherung verkehrt herrum (= Zapfen nach unten) einzubauen, es sei denn das Torelement soll regelmäßig frei herausnehmbar sein.

Rohrkupplung / Rohrverbinder : V62  Scharnier-Gelenkzapfen / Rohrscharnier / Scharnierschelle

Gegenstück als Scharnierzapfen zu Typ V60. In Kombination mit Distanzhülsen (10.5 -13 mm bzw. 10.5 - 16mm) können ggf. auch
handelübliche Ladenbänder adaptiert werden. Bitte lesen Sie auch die Hinweise zu Typ V60.

Rohrkupplung / Rohrverbinder: V64   Hakenhülse

Hülse mit angefomten Haken. Gut für die Befestigung von Bespannungen mittels Gummis- bzw. Seilspannern an Einhausungen,
Weidezelten oder Verkaufständen. Auch gut für die Befestigung von Gefachverspannungen (Ketten, Drähten oder Stahlseilen über
entsprechende Spannschlösser oder Spannfrösche) an Folientunneln.

Rohrkupplung / Rohrverbinder: V66   Kreuzklemme / Kreuzverbinder / Kreuzschelle

Kreuzklemme für 90°-Verbindungen auf getrennter Achslinie. Gut für durchlaufende Rohrkreuzungen über mindestens zwei Rohrknoten. Ideal für mehrknotige Dachanbindungen bei denen die Klemme im ersten Arbeitsschriftt frei aufgelegt werden kann (hängende Montage) oder für alle stehenden Montagenfälle mehrknotiger Anbindungen, wenn entsprechende Hilfskräfte zum Halten der Klemmen während der Montage zur Verfügung stehen. Das zweite Kreuzungsrohr muss durchgeschoben werden. Die Rohre werden mittels der Klemmschneidschraube Rohr-Radius gegen Rohr-Radius verspannt.

Rohrkupplung / Rohrverbinder:V67  Wetterschutzhaube / Rohr- Rammschutz

Einsetzbar als Wetterschutzhaube an Rohrdurchführungen von Dacheindeckungen und Dachbespannungen an Zeltkonstruktionen und Verkaufsständen (an zentralen Stützrohren) und als Rammschutz an Pfostenrohren und Regalrohren im Bodenbereich.

INFOS--FAQs:
--------------------
Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:

Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?
--NEIN-- 1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:

3/8" Zoll = 17,2 mm (17 mm), 1/2" Zoll = 21,3 mm (21 mm), 3/4" Zoll = 26,9 mm (27 mm), 1" Zoll = 33,7 mm (34 mm),
11/4" Zoll = 42,4 mm (42 mm), 11/2" Zoll = 48,3 mm Zoll (48 mm), 2" Zoll = 60,3 mm (60 mm),
21/2" Zoll = 76,1 mm (76 mm), 3" Zoll = 88,9 mm (89 mm), 4" Zoll = 114,3 mm (114 mm).

Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr, Präzisionsstahlrohr, Alu-Rohr, V2A-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.

Die gängigen lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr (auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:

DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448
bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach:
DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305

Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden. Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss. Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.

TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.

Montage-u. Einsatzhinweise:

--Wenn zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte unbedingt vermieden werden, dass Scheibenabrieb und Stahlstaub auf oder in die Rohrverbinder gelangt. Derartiges Trenngut in Verbindung mit Luftfeuchtigkeit bzw. direkter Wassereinwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess (Rostbildung) auf den Flächen der Rohrschellen / Rohrverbinder.

--Die Rohrverbinder und Rohrschellen der Seite 12 sind nicht für eine Anwendung an Baugerüsten konstruiert und zugelassen.

--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen (gewerbliche Nutzung, Arbeitssicherheit), oder in Arbeitsbereichen, welche grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen, hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte) bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung zu veranlassen. Gleiches gilt auch für Einhausungen, in denen sich Menschen aufhalten, sowie für Konstruktionen die statischen und dynamischen Lasten ausgesetzt sind.

--Die Verarbeitung von Rohrverbindern und Rohrschellen sowie die Nutzung von Konstruktionen unter Verwendung von Rohrverbindern und Rohrschellen erfolgt auf eigenes Risiko und eigene Gefahr.

--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi, Celle erfolgen ohne Gewähr.
